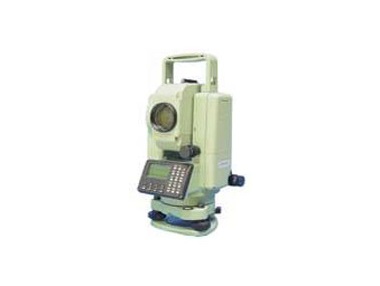

OTS632/635

望远镜

成像

正像

物镜有效直径(EDM)

Ф45mm

放大倍率

30×

视场

1°30′

分辨率

3″

最短视距

1.5m

距离测量(良好天气条件)*1

测程

激光

650～690nm

免棱镜

0.2～60m/白色(KODAK CAT NO.E1527795)

反光片

30×30       1.0～500m

60×60       1.0～700m

迷你棱镜

          1.0～1200m

单棱镜

          1.0～5000m

数字显示

最大：999999.999m       最小：1mm

平均测量次数

可选取1～99次的平均值

精测/快速/跟踪

 ±(3+3×10-6·D)mm

测量时间

精测/快速/跟踪 1.2/0.9/0.5 ，初始：3s

光斑直径

12mm/50m 椭圆

测距最小读数

精密测量模式

1mm

跟踪测量模式

10mm

温度设定范围

-40℃ ～ +60℃     步长 1℃(自动修正可选)

大气压改正

600hPa - 1500 hPa 步长 1hPa(自动修正可选)

棱镜常数改正

-99.9mm ～ + 99.9mm

角度测量

读数系统

光电增量编码系统

最小读数

(Degree) 1″/5″ (Gon)0.3mgon/1.5mgon

精度*2

2″

5″

补偿器范围

±3′

光学对点器

精度

1/2000

/

1/2000

/

成像

倒像

倒像

放大倍率

3×

3×

视场

5 °

5 °

调焦范围

0.5m ～ ∞

0.5m ～ ∞

激光对点器(可选)

调焦范围

/

0.5m ～ ∞

/

0.5m ～ ∞

工作距离

0.5 ～ 80 m

0.5 ～ 80 m

精度

1/2000

1/2000

显示

    类型

两侧点阵液晶显示

电源

电池

工作电压

7.2VDC(可充Ni-MH电池)

工作时间

约4小时(连续测距/角度测量)

约12小时(角度测量)

充电器

110/220V   充电时间约3.5小时

应用程序

放样/地形测量/自由测站/面积

/对边/断面/悬高/偏心/土方/…

其他

内存点

8000

主机重量(带电池)

5.5kg

体积

(W×D×H) 约160×155×360mm

温度范围

-20℃ ～+50℃

I/O 上传/下载

RS232C

数据输出

数据下载及格式转换软件 com600

防水(EDM)

IPX4(IEC529)
