1002 S3-J

仪器的特点和用途：

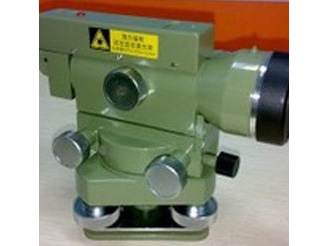

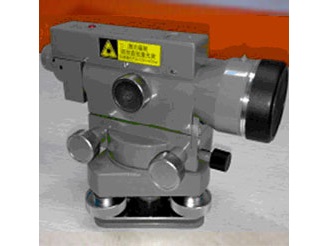

S3-J激光水准仪是在S3型水准仪上增力口一套半导体激光发射系统，为S3水准仪提供了一条可见的红色水平激光束，它与原水准仪望远镜视准线保持同焦、同心和同轴，经望远镜视场内调焦后对准目标，同时也得到聚焦后的激光光斑为最小、最清晰。

主要技术参数

仪器精度：每公里往返水准测量标准偏差±3毫米。激光束或水平视准线定平精度±5"。

望远镜

放大率 30倍

物镜有效孔径 42毫米

视场角 1°26′

视距乘常数 100

视距加常数 0

最短视距 2.0米

水准器

管状水准器角值 20"/2毫米

圆形水准器角值 8'/2毫米

激光系统

半导体激光器

波长 630nm

功率 3mw

阀值 50 — 60mA

工作电压DC (4节5号电池）6V

工作温度 -10℃～+50℃

工作寿命 >5000小时

激光束有效射程

白天 20米

晚上 100米

激光束散度

100米处光斑直径 <5毫米

激光轴与视轴不同轴度 <5"

激光束与视轴同焦 <1屈光度
