1002S3-J

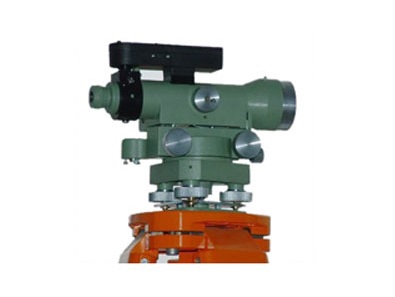

　　S3-J激光水准仪是在S3型水准仪上增力口一套半导体激光发射系统，为S3水准仪提供了一条可见的红色水平激光束，它与原水准仪望远镜视准线保持同焦、同心和同轴，经望远镜视场内调焦后对准目标，同时也得到聚焦后的激光光斑为最小、最清晰。

详细介绍

主要技术参数

仪器精度：

每公里往返水准测量标准偏差±3毫米。激光束或水平视准线定平精度±5"。

望远镜

放大率           30倍

物镜有效孔径     42毫米

视场角           1°26′

视距乘常数       100

视距加常数       0

最短视距         2.0米

水准器

管状水准器角值   20"/2毫米

圆形水准器角值   8'/2毫米

激光系统

半导体激光器

  波长           630nm

  功率           3mw

  阀值           50 — 60mA

  工作电压DC     (4节5号电池）6V

  工作温度       -10℃～+50℃

  工作寿命       >5000小时

激光束有效射程

  白天           20米

  晚上           100米

激光束散度

　100米处光斑直径     <5毫米

　激光轴与视轴不同轴度  <5"

　激光束与视轴同焦      <1屈光度
