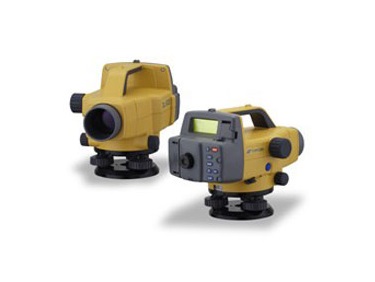

拓普康电子数字水准仪DL-502/DL503
“摆动测量”技术
● 一键式作业，测量存储瞬间完成
● 0.4mm/0.8mm高测量精度
● 2.5秒高速测量，2000组观测数据
● RAB随机双向编码技术
● 预装符合中国测量规范的测量程序
● “摆动测量”，条码尺前后小幅摆动仍可测得精确结果
一键测量
调焦照准标尺后，只需按一个键，DL-500自动读取标尺读数和视距，并自动存储观测值，数字影像处理技术消除了人工读数的错误，减小了操作员眼睛的疲劳。
光学水准仪需要人眼来判读标尺读数
DL-500在2.5秒钟之内，自动判读条码标尺的读数，并数字显示观测值。
“摆动测量”技术
当条码尺前后摆动时，DL-500能够跟踪条码标尺的运动，并自动判读出正确的观测值。
这项技术确保了对摆动的条码标尺的正确读数，极大地消除了操作员的眼睛疲劳。
超达内存，便捷的数据传输
DL-500可以存储多达2000组的观测数据。数据可以用随机配套的“DL-500TOOL数据传输软件”以CSV格式下载到计算机中
技术指标
型号 | DL-502 | DL-503 |
望远镜 | ||
放大倍率 | 32X | 28X |
有效孔径 | 45mm | 36mm |
分辨率 | 3″ | 3.5″ |
视场角 | 1°20′ | |
最短视距 | 1.5m | |
成像 | 正像 | |
视距乘常数 | 100 | |
补偿器 | ||
类型 | 磁阻尼摆式补偿器 | |
补偿范围 | ±15′ | |
高程测量（每公里往返测高差中数标准差） | ||
电子测量 | ||
（配BIS20/30铟钢尺） | 0.4mm | 0.8mm |
（配BGS40/50玻璃钢尺） | 1.0mm | 1.5mm |
光学测量（玻璃钢尺） | 1.0mm | 2.0mm |
测量范围 | ||
（电子测量） | 1.6~100m | |
测量时间 | 单次、重复或平均模式<2.5秒，跟踪模式<1秒 | |
最小读数 | 0.00001/0.001m | |
（最低光照条件） | 标尺表面亮度为20lux | |
距离测量 | ||
距离精度 | ||
D≤10m | ±10mm | |
10m<D≤50m | ±0.1%×D | |
D>50m | ±0.2%×D | |
最小读数 | 0.01/0.1m | |
用户界面 | ||
显示器 | 带背光128x32点阵液晶显示器 | |
键盘 | 8按键（正面7键，侧面1键） | |
圆水准器灵敏度 | 10’/2mm | |
测量模式 | 单次/重复/平均/跟踪/高差/高程/高程放样/距离放样 | |
数据存储 | ||
观测数据 | 2000组 | |
作业 | 最多20个 | |
数据输出格式 | CSV | |
接口 | RS-232C | |
环境 | ||
防水等级 | IPX4 (IEC 60529:2001) | |
工作温度 | -20°C ~50°C | |
存储温度 | -40°C ~70°C | |
其它 | ||
电池 | BDC46B（可充电锂电池，7.2V） | |
工作时间 | >16小时 | |
重量（带电池） | 2.4kg | |
尺寸 | 257（长）×158（宽）×182（高）mm | |
